减速机 >>
直角输出螺旋伞齿轮系列 (RHB)

        DODGE QUANTIS系列的模块化齿轮传动设备的产品线十分完整,具有非常强的灵活性、外壳配置更紧凑、力矩密度更大,马力更强劲,从1/4~75马力不等。



        QUANTIS家族产品为客户提供了三种类型的齿轮减速机:同轴斜齿轮(ILH)、直交轴螺旋齿轮(RHB)以及平行轴斜齿轮(MSM)。



        所有三种类型的减速机在尺寸上都可以与全球主要品牌的产品互换。

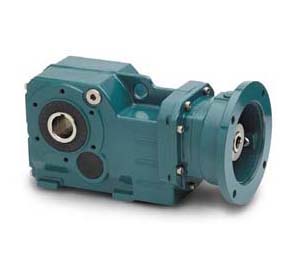

Dodge Quantis 直角输出螺旋伞齿轮系列 (RHB):



        QUANTIS RHB产品线的特点是直角输出螺旋伞齿轮系列,可提供额定传动效率高达94%的低成本高效益的解决方案。


▲ 八种机壳尺寸:38、48、68、88、108、128、148 和168;
▲ 额定扭矩高达13,500 Nm(120,000 in-lbs) ;
▲ 速比:4:1至307:1 ;
▲ 输入功率:1/4-75马力(0.18至55千瓦) ;
▲ 两种输入法兰型号:B5和B14;
▲ 扭力臂组件;
▲ 可选用于潮湿和磨损环境的可选XT恶劣工状输出密封;
▲ CEMA螺旋式传输机驱动选项;
▲ 双锥形衬套(标准轴和短轴);
▲ 联轴器安装电机/减速机选项;



新型RHB易选零件号快速的交货能力:


▲ RHB机壳尺寸:38-168;
▲ 可选择速比;
▲ 底脚和法兰安装壳体;
▲ 夹紧套输入:机座80 -180 (56C-280TC)
▲ 见2009 Quantis工程样本第RHB-50至 RHB-62页可查到现有零件号。
▲ 齿轮材料为合金钢;
▲ 所有的齿轮均为表面淬火并磨削满足AGMA 11级,以确保提供高表面耐久性和弹性齿芯,以及较高的耐冲击性和较长的使用寿命;
▲ 20度压力角,可将噪音降低到最小值。



省时的拆除和替换设计:



1) 采用弹簧荷载双唇丁腈橡胶材料(NBR)的密封。所有的密封均有橡胶层,以降低密封与孔间的连接泄漏;
2) 输出端可选项:实心轴、双轴、空心轴、法兰和锥型空心轴,提供英制和公制两种尺寸;
3) 减速机壳体由30号灰口铸铁制造,内部带有铸肋,可提高强度;
4) 所有的齿轮箱在运输前均注有Mobil齿轮600XP 220矿物油,以确保正确的油号和注油位;
5) 输入端可选项:整体式电机、独立输入轴和两种C法兰选项(夹紧套和3件套联接);
6) 齿轮采用单斜齿轮设计,并磨削成一个椭圆齿形,以降低齿磨损并确保在最坚固的齿区进行啮合。RHB装置也采用螺旋伞齿轮;
