Dodge D-Flex 套筒式联轴器产品分类：
▲ J 型联轴器：经济型J型联轴器提供四种尺寸的产品.J型联轴器采用定制孔的压铸法兰，由两个固定螺钉锁紧，将法兰固定到轴上。此外还提供三元乙丙橡胶或氯丁橡胶弹性体作为选择。

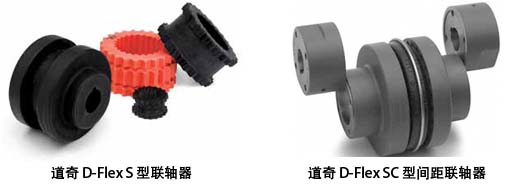

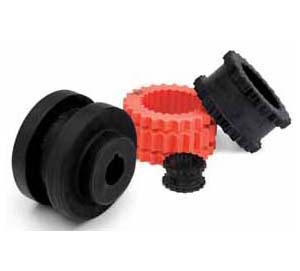

▲ S 型联轴器：S型联轴器特性：高强度的铸铁法兰，定制孔间隙配合设计，动平衡符合 AGMA 9级的标准，在泵类应用中实现平稳运行。将一个固定螺钉安装到键槽上，另一个安装在65°位置，实现法兰与轴之间的连接。S型联轴器可提供三元乙丙橡胶、氯丁橡胶、或热塑性聚酯型弹性体作为选择。
▲ B 型联轴器：B型联轴器由高强度铸铁制成，及QD锥套实现与轴之间的连接，B型联轴器可提供三元乙丙橡胶或者氯丁橡胶弹性体作为选择。
▲ SC 型联轴器：按AGMA 9级标准进行动平衡调试，SC型间距型联轴器可适应广泛的轴间距离。中间联轴节容易拆卸，方便进行维护工作。此外，无论是粗镗孔还是间隙配合精制孔，轴轮毂上的台阶，便于在安装过程中进行对准工作。
D-Flex 联轴器标准和公制额定值*
| 型号 |
规格 |
最大扭矩 |
每100RPM功率 |
最大
转速
|
最大
孔径 |
允许的
最大偏差
(角度) |
允许的
最大偏差
(平衡度) |
允许的
最大偏差
(轴端浮动) |
| In-lbs |
N-m |
HP/100 |
kW/100
|
Inch |
mm |
Inch |
mm |
Inch |
mm |
D-Flex
J 型法兰 |
3J
–6J |
450 |
51 |
0.71 |
0.53 |
9,200 |
1.375 |
34 |
1˚ |
0.010-
0.062 |
0.254 –
1.574 |
0.03 –
0.125 |
0.762 –
3.175 |
三元乙丙
橡胶或
者氯丁
橡胶套筒
D-Flex
S 型法兰 |
5S
–16S |
47,250 |
5,338 |
74 |
55 |
7,600 |
6.00 |
140 |
1˚ |
0.010–
0.062 |
0.254–
1.574 |
0.03–
0.125 |
0.762–
3.175 |
热塑性聚
酯型弹性
体套筒
D-Flex S
型法兰 |
6S
–16S |
72,480 |
8,189 |
115 |
85 |
6,000 |
5.00 |
127 |
0.25˚ |
0.010–
0.035 |
0.254–
0.889 |
0.06–
0.125 |
1.524–
3.175 |
|
