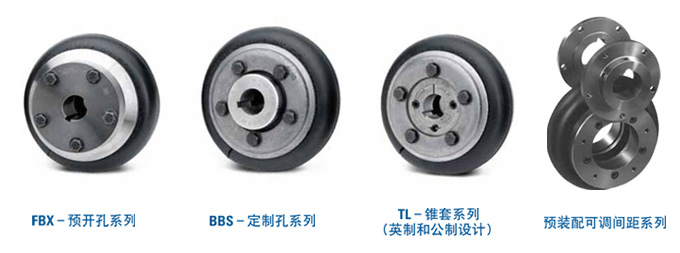

| 道奇 Para-Flex 联轴器分类：
▲ FBX-预开孔系列：球墨铸铁FBX系列联轴器在工厂预装配，通过固定螺钉锁紧以确保实现快速、简易的安装。
▲ BBS-定制控系列：BBS钢法兰组件采用直孔设计，提供现Para-Flex系列最大的孔径。同时，钢制材料设计使
得该系列是高冲击荷载和振动应用环境下的理想选择。
▲ TL-锥套系列（英制和公制设计）：铸铁TL法兰设计使用标准的锥形涨紧套，易于安装、拆卸，可将联轴器
拆卸对轴的损伤降到最低，同时降低维护时间和维护成本。此外，所有公制Para-Flex联轴器均配有公制安装
配件。
▲ 预装配可调间距系列：在工厂预装配的过渡联轴器整体装配， 易于安装和拆卸。该系列有多种轴端间距选
择，是一款应用十分广泛的产品。
高速 Para-Flex 和飞轮 Para-Flex 联轴器
这些性能卓越的联轴器设计用于转速高达6000RPM的应用场合，可与包括内燃机在内的几乎所有动力源协同作业。同时该联轴器可调整的最大角度偏差为1°，最大平行度偏差为1.58 mm，以及2.38 mm的轴端浮动。
Para-Flex 联轴器标准和公制额定值*
| 型号 |
规格 |
最大扭矩 |
每100RPM功率 |
最大
转速
|
最大
孔径 |
允许的
最大偏差
（角度） |
允许的
最大偏差
（平衡度） |
允许的
最大偏差
（轴端浮动） |
| In-lbs |
N-m |
HP/100 |
kW/100
|
Inch |
mm |
Inch |
mm |
Inch |
mm |
| PXFBX |
PX40 – PX120 |
12,605 |
1,424 |
20 |
14 |
4,500 |
3.75 |
102 |
4° |
0.125 |
3.175 |
0.25 |
6.35 |
| PXTL |
PX40 – PX320 |
453,000 |
51,180 |
718 |
535 |
4,500 |
8.00 |
203 |
4° |
0.125 |
3.175 |
0.25 |
6.35 |
| PXBBS |
PX40 – PX320 |
453,000 |
51,180 |
718 |
535 |
4,500 |
11.00 |
285 |
4° |
0.125 |
3.175 |
0.25 |
6.35 |
道奇 Para-Flex 弹性体
▲ 优良设计使该元件比其他橡胶或聚氨酯元件更具优势
道奇Para-Flex弹性体在制造过程中使用强化的织物张力纤维，在运行过程中可传递最大扭矩，并且提供磨损指
示，可在应该更换弹性体时为用户提供磨损指示。位于弹性体底部均匀的中心纤维带可防止弹性体在运行过程
中被甩出。此外，轮胎弹性体在分割处增加产品强度，以降低产品工作疲劳，延长使用寿命。
▲ 挠性软质橡胶可保护所连接设备
道奇Para-Flex弹性体的弹性设计对于防止所连接设备在苛刻运转环境下受损至关重要。挠性弹性体有助于抑制
振动和吸收系统的冲击载荷。
▲ 静电导电性
道奇Para-Flex天然橡胶弹性体可导静电，为用户设备提供安全保险。静电导电性可使电流由非接地系统组件安
全的传递到接地系统组件，电流也可以在天然橡胶元件上安全通过，防止工作期间的电弧放电。
▲ 业界领先的偏差调整能力
道奇Para-Flex元件在安装、运行、和替换时具备优于其他弹性元件的轴偏差调节能力。具有业界领先的4°角度
偏差、3.17mm平行度偏差和7.93mm轴端浮动调节能力。Para-Flex联轴器可在苛刻的应用环境下正常运行，
并可降低安装和维护时间。
▲ 广泛的应用领域
经过50多年的发展，道奇Para-Flex弹性体具有为各种行业和应用提供可靠解决方案的丰富经验。道奇为Para-
Flex联轴器提供行业领先的5年质保。 |
